Beschreibung
Kurzbeschreibung
Vollspannzylinder ohne Durchgang für Betätigungsdrücke von 8-80 bar.
Technische Merkmale
Hubkontrolle durch induktiven Näherungsschalter oder linearem Wegmesssystem F90 maschinenseitig befestigt(Hubkontrollsystem nicht im Lieferumfang enthalten)
Durchgangsbohrung für Mediendurchführung
Zur Betätigung empfehlen wir das Hydrauliköl H-LP 32, DIN 51525 (32 Centistokes bei 40° Celsius)
Zwischen Pumpe und Steuerventil ist eine Filtereinheit (10 µm) einzusetzen
OVS = Öl, Vollspannzylinder, mit Sicherheitsventil
Einsatzbereiche
Hydraulische Betätigung von Kraftspannfuttern (Voll- oder Teilhohlspannung).
Vorteile
Kompakte Bauweise und geringes Massenträgheitsmoment für geringe Belastung der Maschinenspindel
Betriebssicherheit durch Sicherheitseinrichtung auch bei Druckabfall während der Spindelrotation gewährleistet
Flexibler Einsatz durch mögliche horizontale oder vertikale Einbaulage
Weitere Infos

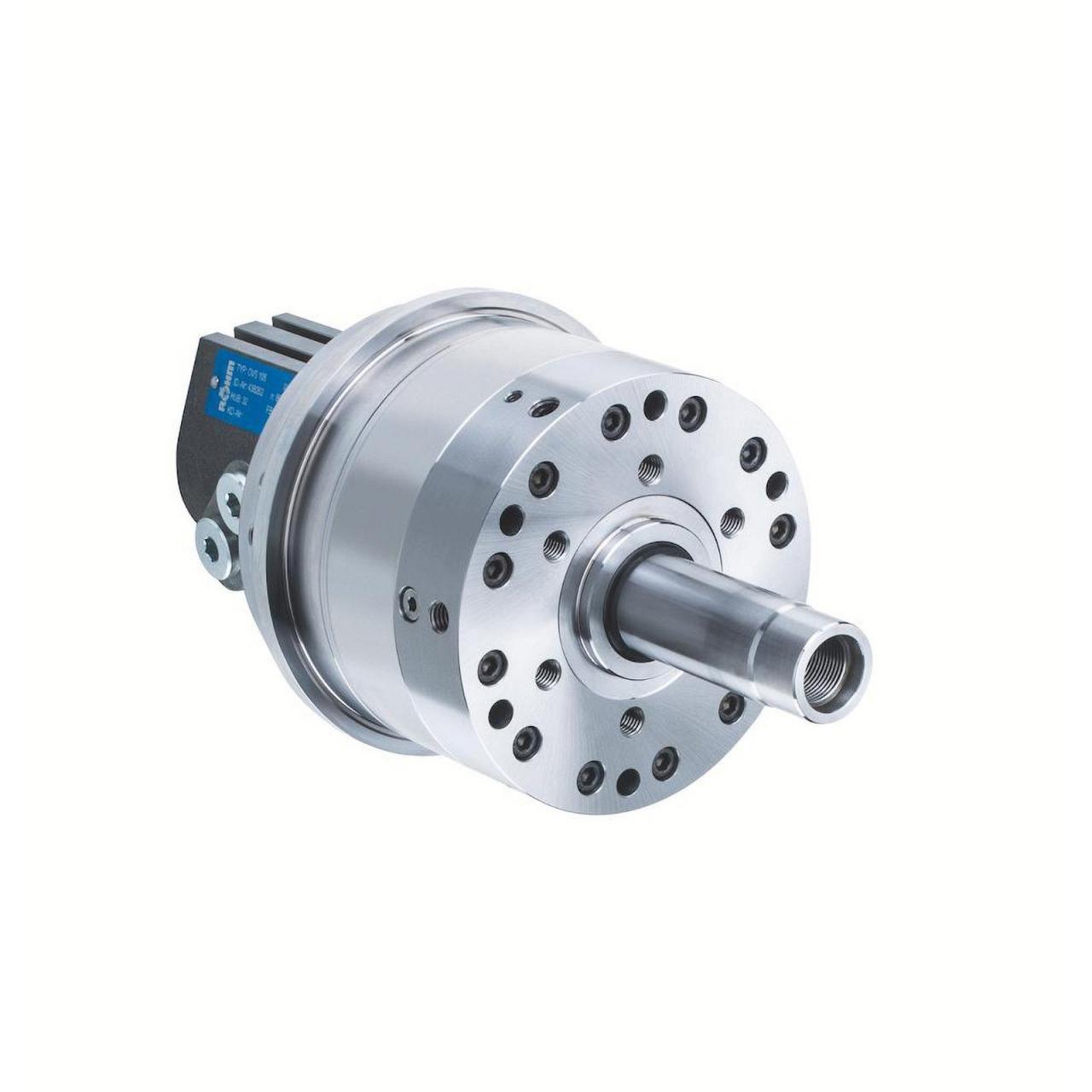

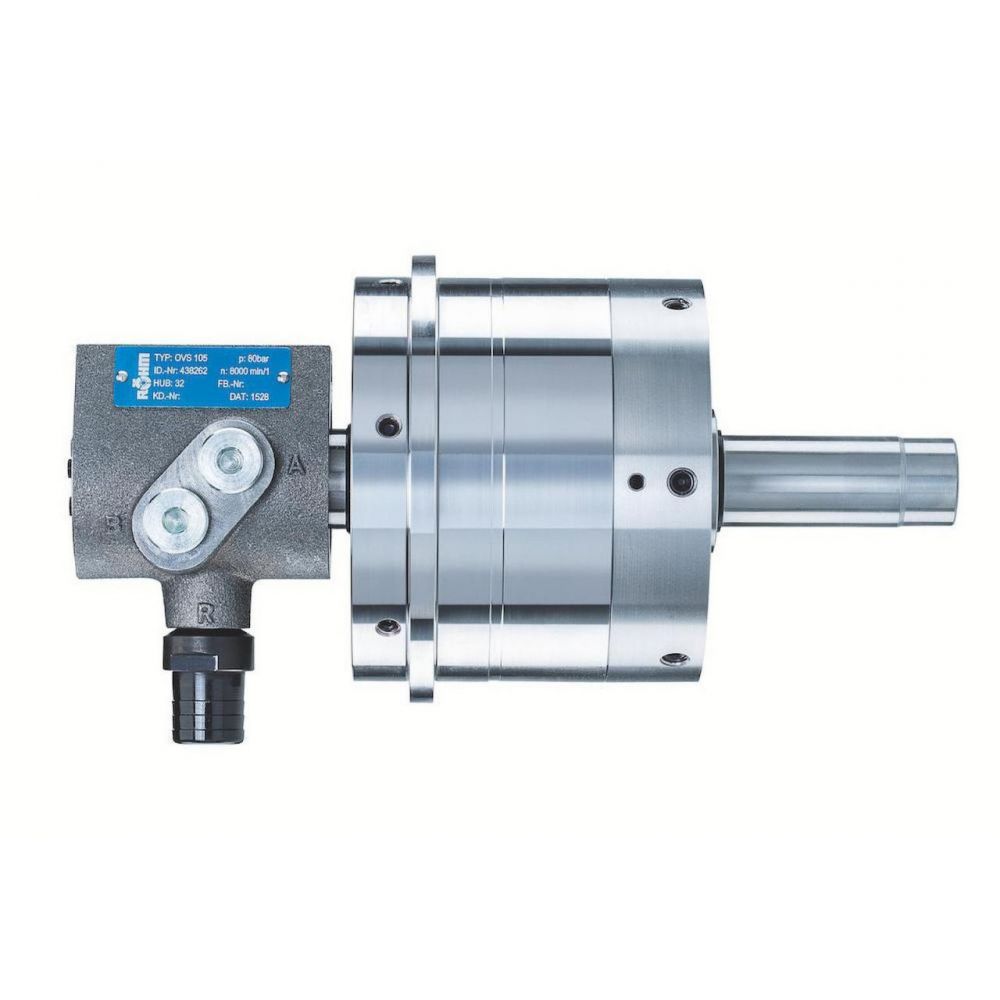

Hydraulische Vollspannzylinder, Größe 150, OVS Grundmodell, mit Sicherheitseinrichtung, bis 80 bar – Stahl-Ausführung für hohe Drehzahlen, Befestigung von hinten, mit zentralem Durchgang
