Beschreibung

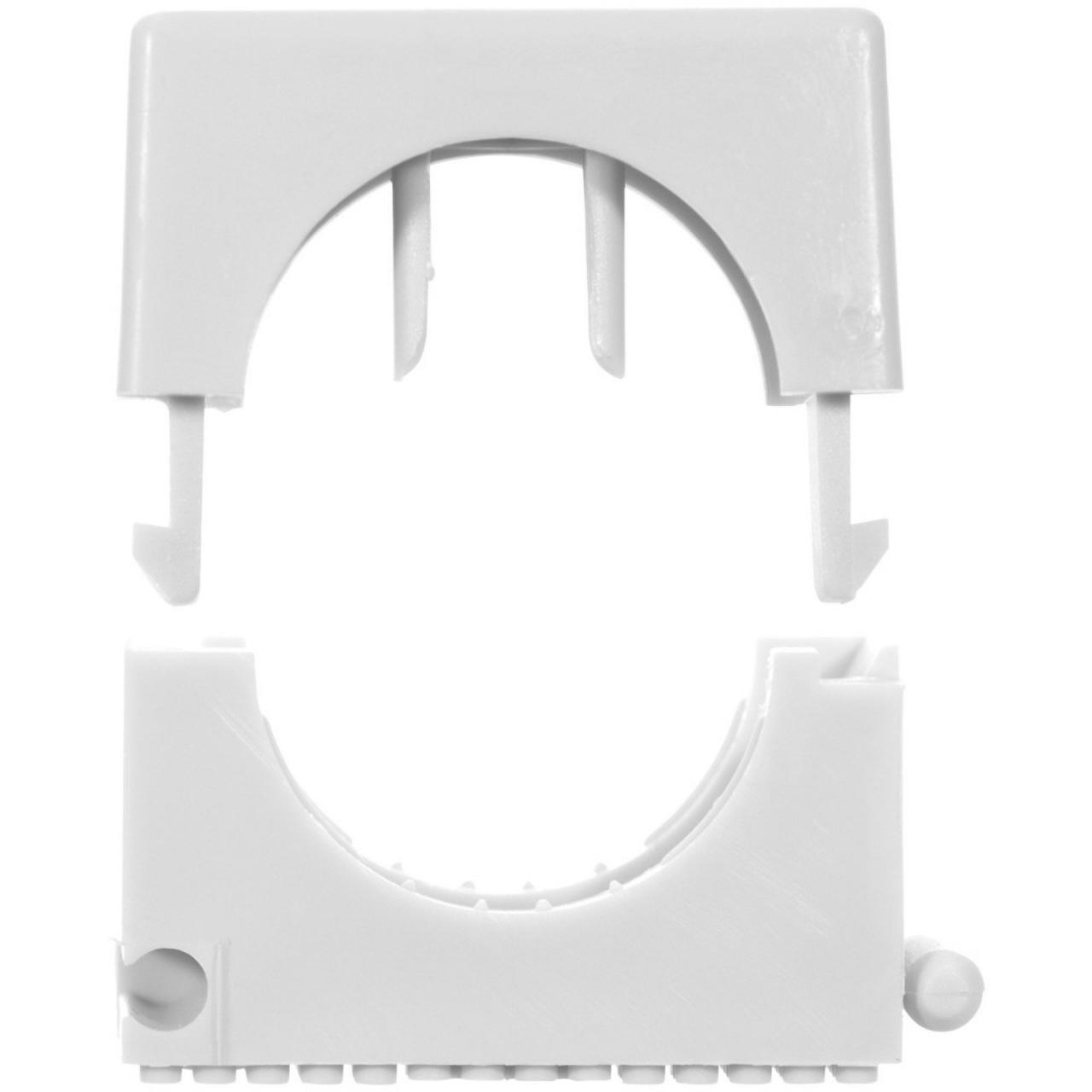

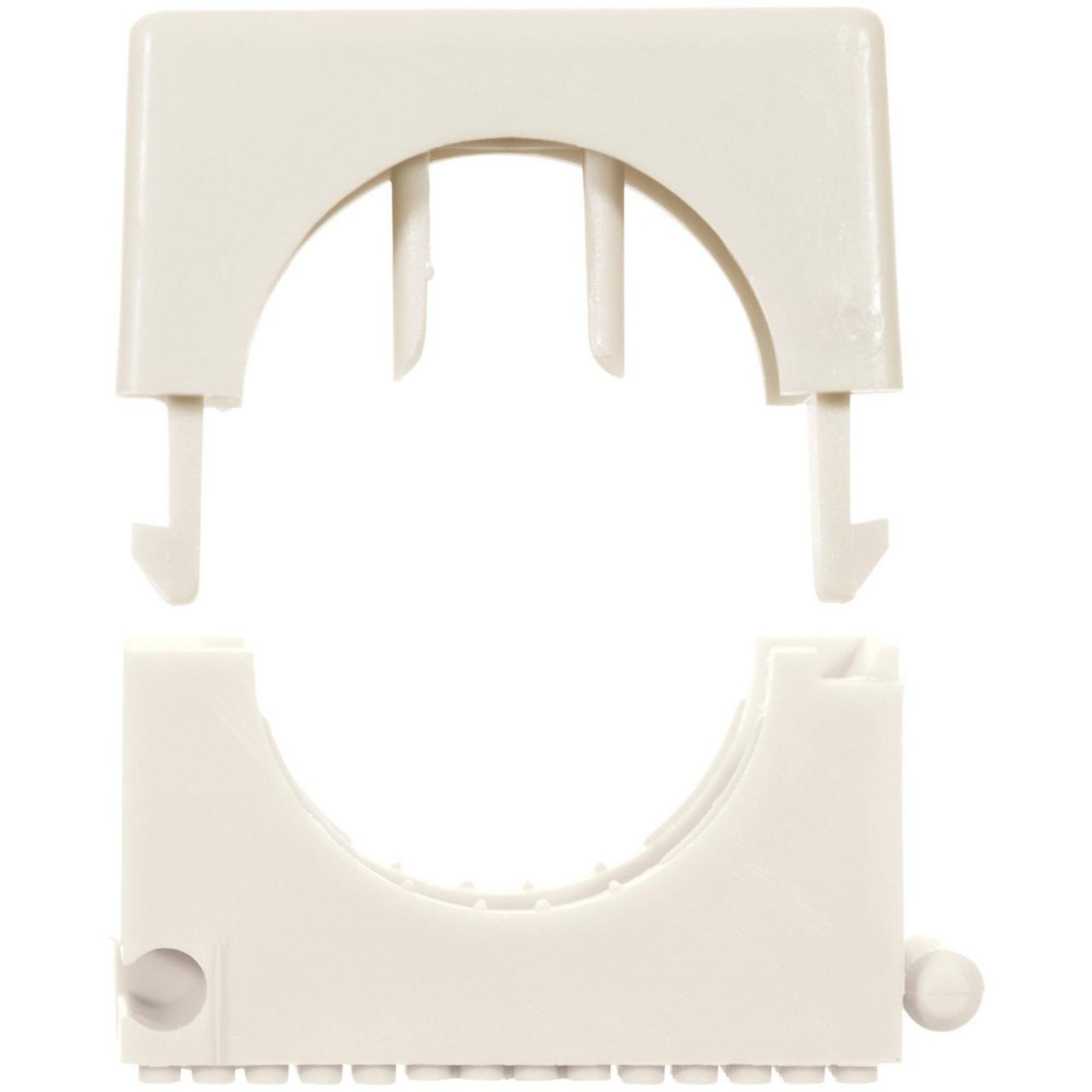

Die fischer Schelle SCH ist eine Befestigungslösung, um Kabel und Kunststoff-Isolierrohre mit verschiedenen Durchmessern aufzunehmen. Die Schelle wird mit dem fischer Nageldübel N 5 installiert. Beim Einschlagen spreizt die Nagelschraube die Dübelhülse gegen die Bohrlochwandung. Danach werden die Kunststoff-Isolierrohre und die Kabel in die Schelle eingelegt und durch Einstecken des Verschlussbügels fixiert.
Vorteile
Durch ihre elastischen Federzungen kann die Kabelschelle SCH unterschiedliche Kabeldurchmesser aufnehmen. Dies erhöht die Flexibilität und reduziert die Anzahl an benötigten Produkten.
Weitere Schellen können seitlich an eine bereits befestigte Schelle gekoppelt werden. Dies spart Montagezeit und Material.
Das langlebige Nylonmaterial ist halogen- und silikonfrei, ermöglicht den ganzjährigen Einsatz auch bei Frost und sorgt so für hohe Sicherheit.
Anwendung
Zur Befestigung von:
Elektrokabeln
Flexiblen und starren Kunststoff-Isolierrohren
Baustoffe
Bei Verwendung von Nageldübel N:
Beton
Hochlochziegel
Hohlblock aus Leichtbeton
Kalksand-Lochstein
Kalksand-Vollstein
Mauerziegel
Naturstein
Porenbeton
Vollgips-Platten
Vollstein aus Leichtbeton
Funktionsweise
Die Schelle SCH ist auf die Befestigung mit N 5 Nageldübeln abgestimmt.
Der Nageldübel N wird beim Einschlagen der Nagelschraube gespreizt und hält durch Anpressdruck an der Bohrlochwandung.
Anschließend werden die Kabel oder Rohre in die Schelle SCH eingelegt und durch Einstecken des Verschlussbügels fixiert.
Die Innenzungen passen sich an unterschiedliche Kabel- oder Rohrdurchmesser an.
Temperaturbeständigkeit im montierten Zustand von -40 °C bis +80 °C.
