AMF Spanner & Zwingen | AMF Waagrechtspanner Nr. 6833 – Werkzeug

Beschreibung

mit Winkelfuß

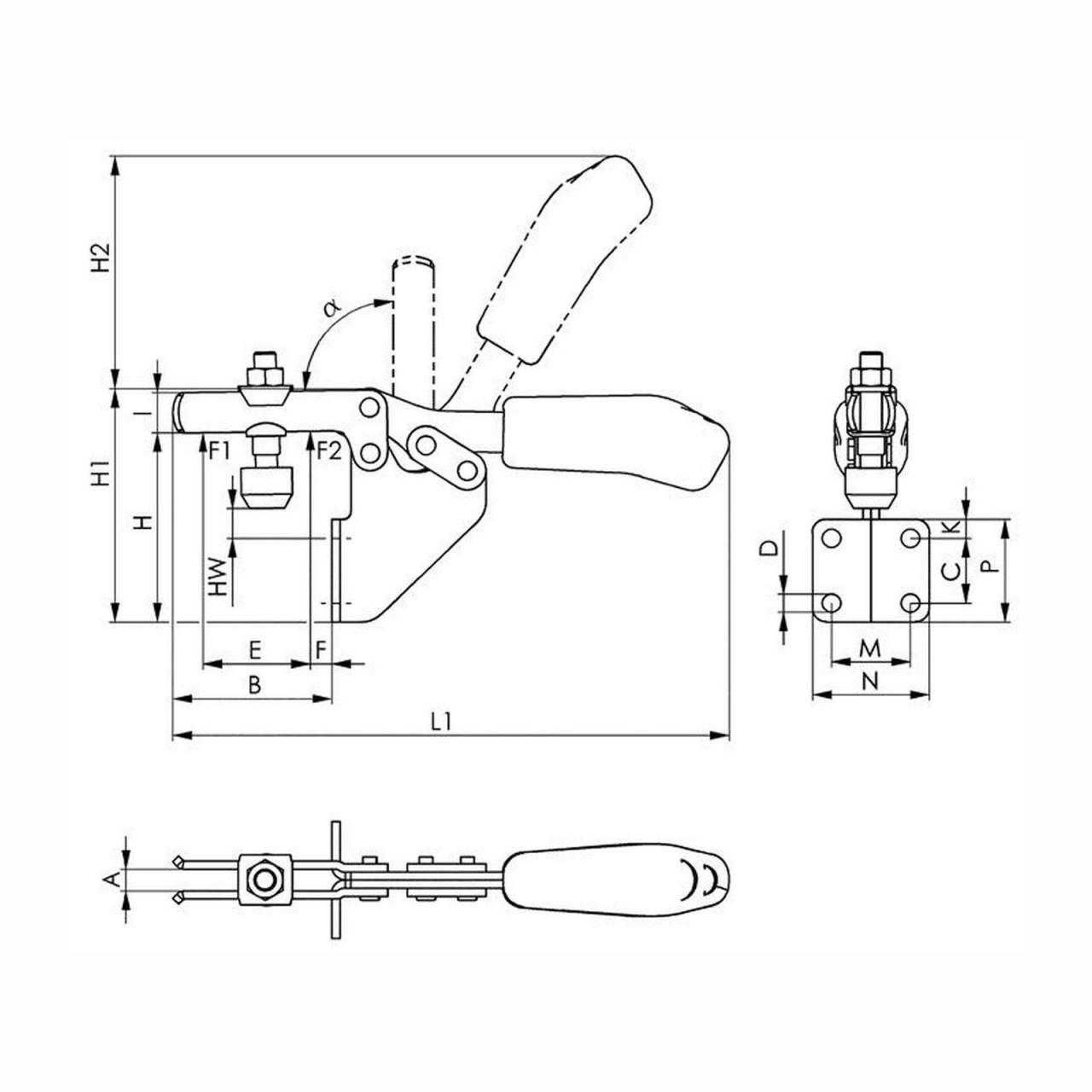

Merkmale
A: 8mm
C: 24mm
D: 6,8mm
a: 90°
Andrückschraube: M8 x 45
L1: 206mm
H1: 86,5mm
F1: 1,8kN
H2: 86mm
Bauart: Winkelfuß
I: 15mm
F2: 2,5kN
F: 6,5mm
B: 59mm
P: 38mm
K: 7mm
E: 37mm
M: 28,5mm
H: 70mm
N: 42,5mm
Länge gespannt: 206 mm
Höhe gespannt: 86,5 mm
Spannhöhe: 70 mm
Haltekraft F2: 2,5 kN
Haltekraft F1: 1,8 kN
Bohrungs-Ø: 6,8 mm
